理论知识储备

为什么会提出ResNet

简单看一下为什么会出现要提出ResNet这个方法，主要是为了解决什么样的问题？
首先，假设一类特定的神经网络架构$\mathcal{F}$,它包括学习速率和其他超参数的设置,对于$\forall f\in \mathcal{F}$,存在可以在合适的训练集上进行训练而获得,假设$f^{\ast }$是需要找到的函数,但是经常存在$f^{\ast }\notin \mathcal{F}$的问题,所以就会尝试寻找$f_{\mathcal{F}}^{\ast }$,这是我们的最佳选择,
假设具有$X$特性和$y$标签的数据集,可以得到以下优化问题:
$$f_{\mathcal{F}}^{\ast }:=\underset{f}{\mathrm{argmin}}L(\mathbf{X},\mathbf{y},f)\text{ subject to }f\in \mathcal{F}\text{. }$$

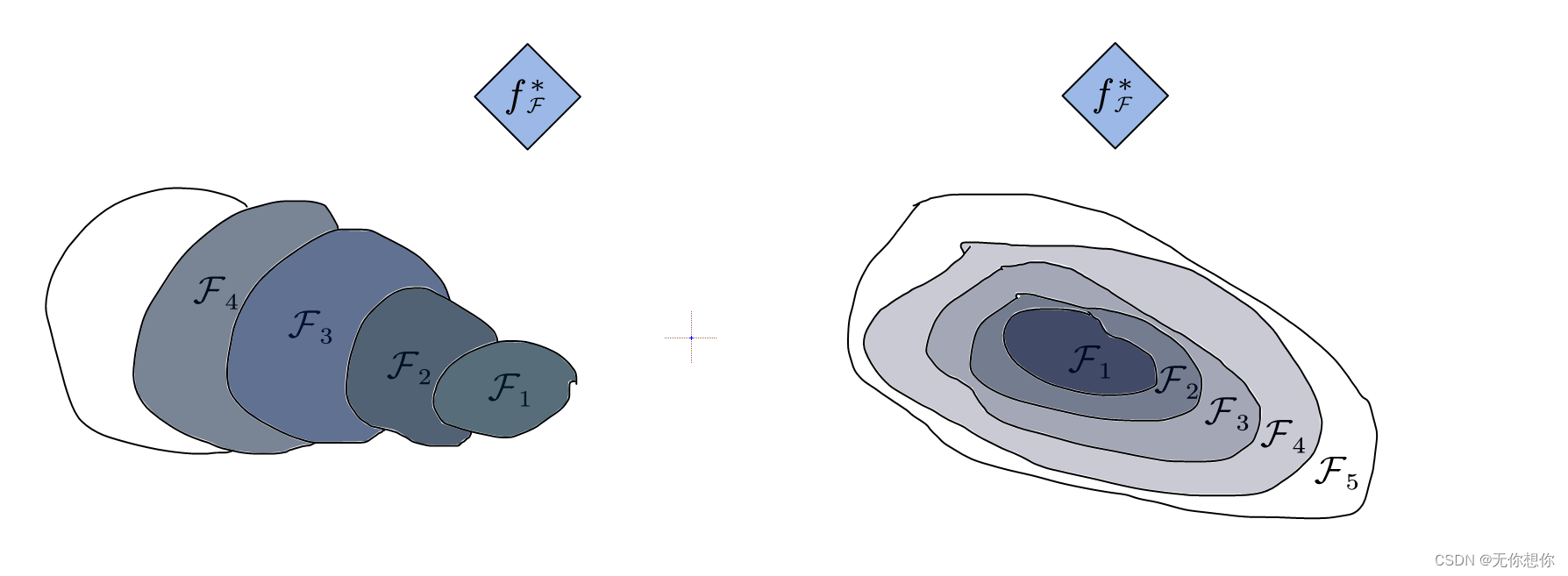

但是对于这类问题,会有如下图片的问题(图片手画,如果有问题可以和我提出,我会进行改进)对于非嵌套函数类,较为复杂的函数类并不一定可以更加接近我们需要的函数,但是在嵌套函数类当中不会发生这种问题

所以,只有当较为复杂的函数类包含较少的函数类时,我们才能确保提高其性能,对于深度神经网络,如果我们能将新添加的层训练成恒等映射(identity function)$f(x)=x$,新模型和原模型将同样有效,此时,由于新模型可能得出更优解来拟合训练数据集,添加层可以更容易降低训练误差

ResNet

深度残差网络Resnet(deep residual network)在2015年由何恺明等提出,因为其简单和使用,在随后的很多研究当中都发挥了重要的作用,其核心思想是:每个附加层都应该更容易地包含原始函数作为其元素之一
ResNet的重要意义就在与解决深度卷积网络在深度加深的时候的退化问题,在一般的卷积神经网络当中,增大网络深度带来的第一个问题就在于梯度消失,爆炸,这个在被Szegedy提出BN后得到的解决,BN层能对各层输出做归一化,这样梯度在方向层层传递后仍然能保持大小问题
BN提出的问题:准确率下降问题,由于当层数达到一定的大小时,网络过于复杂,以至于光靠不加约束的放养式训练很难达到理想的错误率.现阶段无论是SGD,RMSProp等方法都无法在网络深度提高之后达到理论上最优的收敛结果,可以简单证明出,网络A添加几层后形成新的网络B,变化较为简单,比如identity mapping,那么结果的错误率是相等的,也说明了加深之后的网路不会比加深前的网络效果差

何恺明提出一种残差网络来实现上述恒等映射,除了正常的卷积层输出以外,还有一条跳过卷积层直接连接到输出上,该分支输出和卷积的输出进行简单的加法运算得到最终的输出(注:ResNet重要的就在于这一点,因为只是简单的加法运算,在整体的计算过程当中不会有太大的计算复杂度),公式表达式如下:$$H(x)=F(x)+x$$
$x$表示输入,$F(x)$表示卷积的输出,$H(x)$表示整个结构的输出,可以得出如果$F(x)$分支所有的参数都是0,那么$H(x)$就是一个恒等映射.
残差结构人为制造恒等映射,就能让整个结构向恒等映射的方向去收敛,最终确保错误率不会因为深度的变大而很差
通过简单的人为设置参数值得到想要的结果,这种结构就很容易通过训练来收敛到结果,这是一条设计复杂的网络时通用的规则

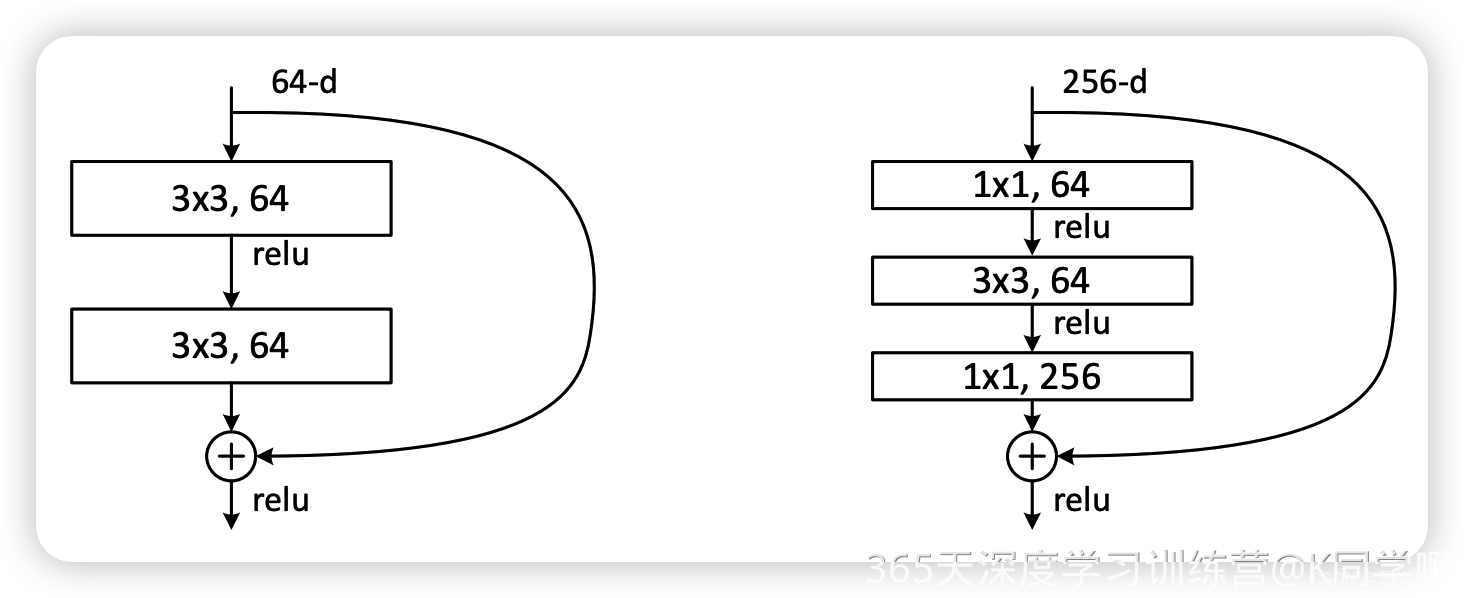

ResNet可以往更深的网络进行拓展,可以简单的看到图中先使用1*1卷积进行降维ui,然后3*3卷积,然后使用1*1升维恢复到原有维度。
三层的残差单元对于相同的数量层减少了参数量，所以在更深的模型是避免了大部分的计算

环境介绍

• 语言环境：Python3.9.13
• 编译器：jupyter notebook
• 深度学习环境：TensorFlow2

前置工作

设置GPU

使用gpu可以加快运行速度

#设置gpu
import tensorflow as tf

gpus = tf.config.list_physical_devices("GPU")

if gpus:
    tf.config.experimental.set_memory_growth(gpus[0], True)  #设置GPU显存用量按需使用
    tf.config.set_visible_devices([gpus[0]],"GPU")

导入数据并进行查找

# 导入数据
import matplotlib.pyplot as plt
# 支持中文
plt.rcParams['font.sans-serif'] = ['SimHei']  # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False  # 用来正常显示负号

import os,PIL

# 设置随机种子尽可能使结果可以重现
import numpy as np
np.random.seed(1)

# 设置随机种子尽可能使结果可以重现
import tensorflow as tf
tf.random.set_seed(1)

from tensorflow import keras
from tensorflow.keras import layers,models

import pathlib

查看数据

data_dir = "D:/BaiduNetdiskDownload/第8天-没有加密版本/第8天/bird_photos"

data_dir = pathlib.Path(data_dir)
#3. 查看数据
image_count = len(list(data_dir.glob('*/*')))

print("图片总数为：",image_count)

我们可以知道一共有565张照片

数据处理

文件夹	数量
Bananaquit	166 张
Black Throated Bushtiti	111 张
Black skimmer	122 张
Cockatoo	166张

对数据进行加载操作
使用image_dataset_from_directory方法将磁盘中的数据加载到tf.data.Dataset中

batch_size = 8
img_height = 224
img_width = 224

"""
关于image_dataset_from_directory()的详细介绍可以参考文章：https://mtyjkh.blog.csdn.net/article/details/117018789
"""
train_ds = tf.keras.preprocessing.image_dataset_from_directory(
    data_dir,
    validation_split=0.2,
    subset="training",
    seed=123,
    image_size=(img_height, img_width),
    batch_size=batch_size)
#使用当中的452张进行训练

使用当中的452张进行训练

"""
关于image_dataset_from_directory()的详细介绍可以参考文章：https://mtyjkh.blog.csdn.net/article/details/117018789
"""
val_ds = tf.keras.preprocessing.image_dataset_from_directory(
    data_dir,
    validation_split=0.2,
    subset="validation",
    seed=123,
    image_size=(img_height, img_width),
    batch_size=batch_size)

使用113张进行预测操作

# 使用class_name输出数据集的标签
class_names = train_ds.class_names
print(class_names)

可视化数据

plt.figure(figsize=(10, 5))  # 图形的宽为10高为5
plt.suptitle("无你想你的学习训练")

for images, labels in train_ds.take(1):
    for i in range(8):

        ax = plt.subplot(2, 4, i + 1)

        plt.imshow(images[i].numpy().astype("uint8"))
        plt.title(class_names[labels[i]])

        plt.axis("off")

plt.imshow(images[4].numpy().astype("uint8"))

再次对数据进行检查

for image_batch, labels_batch in train_ds:
    print(image_batch.shape)
    print(labels_batch.shape)
    break

• Image_batch是形状的张量（8, 224, 224, 3)。这是一批形状240x240x3的8张图片（最后一维指的是彩色通道RGB）。
• Label_batch是形状（8，）的张量，这些标签对应8张图片

配置数据集

• shuffle() ：打乱数据，关于此函数的详细介绍可以参考：https://zhuanlan.zhihu.com/p/42417456
• prefetch() ：预取数据，加速运行，其详细介绍可以参考我前两篇文章，里面都有讲解。
• cache() ：将数据集缓存到内存当中，加速运行

AUTOTUNE = tf.data.AUTOTUNE

train_ds = train_ds.cache().shuffle(1000).prefetch(buffer_size=AUTOTUNE)
val_ds = val_ds.cache().prefetch(buffer_size=AUTOTUNE)

残差网络的介绍

残差网络是为了解决神经网络隐藏层过多时，而引起的网络退化问题。退化（degradation）问题是指：当网络隐藏层变多时，网络的准确度达到饱和然后急剧退化，而且这个退化不是由于过拟合引起的。

构建残差网络

from keras import layers

from keras.layers import Input,Activation,BatchNormalization,Flatten
from keras.layers import Dense,Conv2D,MaxPooling2D,ZeroPadding2D,AveragePooling2D
from keras.models import Model

def identity_block(input_tensor, kernel_size, filters, stage, block):

    filters1, filters2, filters3 = filters

    name_base = str(stage) + block + '_identity_block_'

    x = Conv2D(filters1, (1, 1), name=name_base + 'conv1')(input_tensor)
    x = BatchNormalization(name=name_base + 'bn1')(x)
    x = Activation('relu', name=name_base + 'relu1')(x)

    x = Conv2D(filters2, kernel_size,padding='same', name=name_base + 'conv2')(x)
    x = BatchNormalization(name=name_base + 'bn2')(x)
    x = Activation('relu', name=name_base + 'relu2')(x)

    x = Conv2D(filters3, (1, 1), name=name_base + 'conv3')(x)
    x = BatchNormalization(name=name_base + 'bn3')(x)

    x = layers.add([x, input_tensor] ,name=name_base + 'add')
    x = Activation('relu', name=name_base + 'relu4')(x)
    return x


def conv_block(input_tensor, kernel_size, filters, stage, block, strides=(2, 2)):

    filters1, filters2, filters3 = filters

    res_name_base = str(stage) + block + '_conv_block_res_'
    name_base = str(stage) + block + '_conv_block_'

    x = Conv2D(filters1, (1, 1), strides=strides, name=name_base + 'conv1')(input_tensor)
    x = BatchNormalization(name=name_base + 'bn1')(x)
    x = Activation('relu', name=name_base + 'relu1')(x)

    x = Conv2D(filters2, kernel_size, padding='same', name=name_base + 'conv2')(x)
    x = BatchNormalization(name=name_base + 'bn2')(x)
    x = Activation('relu', name=name_base + 'relu2')(x)

    x = Conv2D(filters3, (1, 1), name=name_base + 'conv3')(x)
    x = BatchNormalization(name=name_base + 'bn3')(x)

    shortcut = Conv2D(filters3, (1, 1), strides=strides, name=res_name_base + 'conv')(input_tensor)
    shortcut = BatchNormalization(name=res_name_base + 'bn')(shortcut)

    x = layers.add([x, shortcut], name=name_base+'add')
    x = Activation('relu', name=name_base+'relu4')(x)
    return x

def ResNet50(input_shape=[224,224,3],classes=1000):

    img_input = Input(shape=input_shape)
    x = ZeroPadding2D((3, 3))(img_input)

    x = Conv2D(64, (7, 7), strides=(2, 2), name='conv1')(x)
    x = BatchNormalization(name='bn_conv1')(x)
    x = Activation('relu')(x)
    x = MaxPooling2D((3, 3), strides=(2, 2))(x)

    x =     conv_block(x, 3, [64, 64, 256], stage=2, block='a', strides=(1, 1))
    x = identity_block(x, 3, [64, 64, 256], stage=2, block='b')
    x = identity_block(x, 3, [64, 64, 256], stage=2, block='c')

    x =     conv_block(x, 3, [128, 128, 512], stage=3, block='a')
    x = identity_block(x, 3, [128, 128, 512], stage=3, block='b')
    x = identity_block(x, 3, [128, 128, 512], stage=3, block='c')
    x = identity_block(x, 3, [128, 128, 512], stage=3, block='d')

    x =     conv_block(x, 3, [256, 256, 1024], stage=4, block='a')
    x = identity_block(x, 3, [256, 256, 1024], stage=4, block='b')
    x = identity_block(x, 3, [256, 256, 1024], stage=4, block='c')
    x = identity_block(x, 3, [256, 256, 1024], stage=4, block='d')
    x = identity_block(x, 3, [256, 256, 1024], stage=4, block='e')
    x = identity_block(x, 3, [256, 256, 1024], stage=4, block='f')

    x =     conv_block(x, 3, [512, 512, 2048], stage=5, block='a')
    x = identity_block(x, 3, [512, 512, 2048], stage=5, block='b')
    x = identity_block(x, 3, [512, 512, 2048], stage=5, block='c')

    x = AveragePooling2D((7, 7), name='avg_pool')(x)

    x = Flatten()(x)
    x = Dense(classes, activation='softmax', name='fc1000')(x)

    model = Model(img_input, x, name='resnet50')

    # 加载预训练模型
    model.load_weights("resnet50_weights_tf_dim_ordering_tf_kernels.h5")

    return model

model = ResNet50()
model.summary()

模型训练

开始编译

• 损失函数（loss）：用于衡量模型在训练期间的准确率。
• 优化器（optimizer）：决定模型如何根据其看到的数据和自身的损失函数进行更新。
• 指标（metrics）：用于监控训练和测试步骤。以下示例使用了准确率，即被正确分类的图像的比率

# 设置优化器，我这里改变了学习率。
opt = tf.keras.optimizers.Adam(learning_rate=1e-7)

model.compile(optimizer="adam",
              loss='sparse_categorical_crossentropy',
              metrics=['accuracy'])

开始训练

epochs = 10

history = model.fit(
    train_ds,
    validation_data=val_ds,
    epochs=epochs
)

结果可视化

训练样本和测试样本

acc = history.history['accuracy']
val_acc = history.history['val_accuracy']

loss = history.history['loss']
val_loss = history.history['val_loss']

epochs_range = range(epochs)

plt.figure(figsize=(12, 4))
plt.subplot(1, 2, 1)
plt.suptitle("无你想你的学习空间")

plt.plot(epochs_range, acc, label='Training Accuracy')
plt.plot(epochs_range, val_acc, label='Validation Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')

plt.subplot(1, 2, 2)
plt.plot(epochs_range, loss, label='Training Loss')
plt.plot(epochs_range, val_loss, label='Validation Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

预测

# 保存模型
model.save('model/my_model.h5')

# 加载模型
new_model = keras.models.load_model('model/my_model.h5')

# 采用加载的模型（new_model）来看预测结果

plt.figure(figsize=(10, 5))  # 图形的宽为10高为5
plt.suptitle("无你想你的学习空间")

for images, labels in val_ds.take(1):
    for i in range(8):
        ax = plt.subplot(2, 4, i + 1)

        # 显示图片
        plt.imshow(images[i].numpy().astype("uint8"))

        # 需要给图片增加一个维度
        img_array = tf.expand_dims(images[i], 0)

        # 使用模型预测图片中的人物
        predictions = new_model.predict(img_array)
        plt.title(class_names[np.argmax(predictions)])

        plt.axis("off")
